Structura panouri fotovoltaice la sol 4V (4 vertical – 2 stalpi)

Structura panouri fotovoltaice la sol 4V (4 vertical – 2 stalpi)

Structura panourilor fotovoltaice la sol 4V este o structură formată din două stâlpi de susținere care susțin patru panouri fotovoltaice dispuse vertical. Această structură este ideală pentru instalațiile solare de mici dimensiuni, cum ar fi cele de la casele private sau afacerile mici. Structura este proiectată astfel încât să ofere o susținere sigură și stabilitate panourilor fotovoltaice. În general, stâlpii sunt fixați în sol cu ajutorul pietrelor sau betonului pentru a asigura stabilitatea structurii. În plus, structura poate fi prevăzută cu ancore pentru a oferi mai multă stabilitate în cazul vânturilor puternice sau altor condiții meteorologice extreme.

Structura panouri fotovoltaice la sol 4V (4 vertical – 2 stalpi)

Structura panourilor fotovoltaice la sol 4V este o structură formată din două stâlpi de susținere care susțin patru panouri fotovoltaice dispuse vertical. Această structură este ideală pentru instalațiile solare de mici dimensiuni, cum ar fi cele de la casele private sau afacerile mici. Structura este proiectată astfel încât să ofere o susținere sigură și stabilitate panourilor fotovoltaice. În general, stâlpii sunt fixați în sol cu ajutorul pietrelor sau betonului pentru a asigura stabilitatea structurii. În plus, structura poate fi prevăzută cu ancore pentru a oferi mai multă stabilitate în cazul vânturilor puternice sau altor condiții meteorologice extreme.

Avantaje structura panouri fotovoltaice la sol 4V

Acest model de structura este utilizat in sustinerea panourilor fotovoltaice de mici, medii si mari dimensiuni.

  • compatibil cu orice model de panou fotovoltaic
  • structura impozanta de mari dimensiuni
  • rata de murdarire a panourilor fotovoltiace mai mica decat la 3V, 2V sau 1V
  • termen de livrare pe santier in termen foarte scurt de 15 zile
  • montajul este rapid de unde scad costurile cu manopera
  • structura expertizata MLPAT pentru utilizare in Romania
Rezistenta la zapada

rezistenta la zapada de pana la 300 kg/m2

Rezistenta la vant

rezistenta la vant de pana la 70 kPa/m2

Rezistenta la seism

rezistenta la accelerare teren (seism) de pana la 0,34g

Model

Model structura metalica cu amplasarea panourilor in forma 4V, in sectiune 4 panouri montate vertical.

Unghi de inclinare 10-15 grade
Material

Structura fabricata din otel zincat S235-S355 ZN 275

Stalpi de sustinere: 2 stalpi
Montaj

Posibilitate montaj in 15 zile la puterea instalata de 1000 kWp

Instalare

Metoda de fundare este prin ramming sau in cazuri speciale pahare de beton.

Pe baza raportului Geotehnic se poate sa calculam adancimea de fundare la stalpi si se poate sa efectuam teste de sol pentru stabilire rezistenta de ancorare stalpi in sol.

Observatii:

Aceasta structura se poate monta pe orice tip de teren.

Structura panourilor fotovoltaice la sol 4V este o structură formată din două stâlpi de susținere care susțin patru panouri fotovoltaice dispuse vertical. Această structură este ideală pentru instalațiile solare de mici dimensiuni, cum ar fi cele de la casele private sau afacerile mici. Structura este proiectată astfel încât să ofere o susținere sigură și stabilitate panourilor fotovoltaice. În general, stâlpii sunt fixați în sol cu ajutorul pietrelor sau betonului pentru a asigura stabilitatea structurii. În plus, structura poate fi prevăzută cu ancore pentru a oferi mai multă stabilitate în cazul vânturilor puternice sau altor condiții meteorologice extreme.

important: structura panourilor fotovoltaice este realizata din profile cu rol de pat de cablu

Panele utilizate la structurile fotovoltaice sunt astfel concepute pentru a transporta si cablurile solare 6 mm2 de current continuu.

Structura panourilor fotovoltaice este ingenios conceputa cu profile care indeplinesc si rolul de pat de cablu, asigurand transportul cablurilor solare de current continuu cu sectiunea de 6 mm2. Acest design inteligent reduce semnificativ costurile de instalare electrice, eliminand necesitatea unui pat de cablu metallic suplimentar.

Panele de sustinere panouri fotovoltaice cu rod de pat de cablu pentru cablurile solare 6 Copy

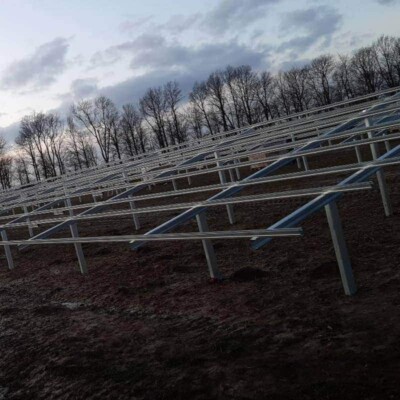

Instalare structura panouri fotovoltaice la sol 4V (4 vertical - 2 stalpi)
