Structura panouri fotovoltaice la sol 4 Orizontal (4 orizontal – 1 stalp)

Brand:
Sistem montaj panouri fotovoltaice la sol Alcon-PV
Structura panouri fotovoltaice la sol 4 Orizontal (4 orizontal – 1 stalp)

Structura panourilor fotovoltaice la sol 4 Orizontal (4 orizontal – 1 stalp) este un sistem de suport pentru panourile solare care consta din patru panouri orizontale legate de un singur stalp vertical. Aceasta structura este mai simpla si mai economica decat alte structuri de suport la sol, si este potrivita pentru zone cu vant moderat. Un avantaj al acestei structuri este ca panourile sunt asezate orizontal, ceea ce poate fi mai eficient pentru a capta lumina solara in anumite conditii, cum ar fi in zilele cu cer innorat sau in zone cu unghiuri de incidenta mai joase.

Va oferim:
  • Producator sisteme montaj panouri fotovoltaice
  • Solutii personalizate pentru fiecare client
  • Livrare rapida oriunde in Romania
  • Proiectam, producem si montam parcuri panouri fotovoltaice
  • Consultanta montaj panouri fotovolitace
Trimite produsul:
Structura panouri fotovoltaice la sol 4 Orizontal (4 orizontal – 1 stalp)

Structura panourilor fotovoltaice la sol 4 Orizontal (4 orizontal – 1 stalp) este un sistem de suport pentru panourile solare care consta din patru panouri orizontale legate de un singur stalp vertical. Aceasta structura este mai simpla si mai economica decat alte structuri de suport la sol, si este potrivita pentru zone cu vant moderat. Un avantaj al acestei structuri este ca panourile sunt asezate orizontal, ceea ce poate fi mai eficient pentru a capta lumina solara in anumite conditii, cum ar fi in zilele cu cer innorat sau in zone cu unghiuri de incidenta mai joase.

Avantaje Sisteme montaj panouri fotovoltaice la sol 4 Orizontal (4 orizontal – 1 stalp)

Acest model de structura este utilizat in sustinerea panourilor fotovoltaice de mici, medii si mari dimensiuni.

  • compatibil cu orice model de panou fotovoltaic
  • structura usor de instalat
  • model de amplasare panouri cu influente mai vechi cand toate panourile se montau orizontal (panourile actuale se recomanda de producatori a fi montate vertical)
  • termen de livrare pe santier in termen foarte scurt de 25 zile
  • montajul este rapid de unde scad costurile cu manopera
  • structura expertizata MLPAT pentru utilizare in Romania
Rezistenta la zapada

rezistenta la zapada de pana la 300 kg/m2

Rezistenta la vant

rezistenta la vant de pana la 70 kPa/m2

Rezistenta la seism

rezistenta la accelerare teren (seism) de pana la 0,34g

Model

Model structura metalica cu amplasarea panourilor in forma 4 orizontal.

Unghi de inclinare 10-20 grade
Material

Structura fabricata din otel zincat S235-S355 ZN 275

Stalpi de sustinere: 1 stalp
Montaj

Posibilitate montaj in 20 zile la puterea instalata de 1000 kWp

Instalare

Metoda de fundare este prin ramming sau in cazuri speciale pahare de beton.

Pe baza raportului Geotehnic se poate sa calculam adancimea de fundare la stalpi si se poate sa efectuam teste de sol pentru stabilire rezistenta de ancorare stalpi in sol.

Observatii:

Aceasta structura se poate monta pe orice tip de teren.

Structura panourilor fotovoltaice la sol 4 Orizontal (4 orizontal - 1 stalp) este un sistem de suport pentru panourile solare care consta din patru panouri orizontale legate de un singur stalp vertical. Aceasta structura este mai simpla si mai economica decat alte structuri de suport la sol, si este potrivita pentru zone cu vant moderat. Un avantaj al acestei structuri este ca panourile sunt asezate orizontal, ceea ce poate fi mai eficient pentru a capta lumina solara in anumite conditii, cum ar fi in zilele cu cer innorat sau in zone cu unghiuri de incidenta mai joase. Structura este construita din materiale durabile si rezistente la coroziune, cum ar fi otelul galvanizat, pentru a asigura o durata lunga de viata si o protectie adecvata impotriva intemperiilor. Aceasta structura poate fi instalata pe terenuri plane sau cu panta usoara, iar unghiul de inclinare al panourilor poate fi ajustat pentru a optimiza productia de energie solara. Aceasta structura este potrivita pentru aplicatii mici, cum ar fi in case si proprietati rezidentiale sau pentru proiecte mai mici, unde nu este nevoie de o productie mare de energie solara si costul redus este un factor important.

important: structura panourilor fotovoltaice este realizata din profile cu rol de pat de cablu

Panele utilizate la structurile fotovoltaice sunt astfel concepute pentru a transporta si cablurile solare 6 mm2 de current continuu.

Structura panourilor fotovoltaice este ingenios conceputa cu profile care indeplinesc si rolul de pat de cablu, asigurand transportul cablurilor solare de current continuu cu sectiunea de 6 mm2. Acest design inteligent reduce semnificativ costurile de instalare electrice, eliminand necesitatea unui pat de cablu metallic suplimentar.

Panele-de-sustinere-panouri-fotovoltaice-cu-rod-de-pat-de-cablu-pentru-cablurile-solare

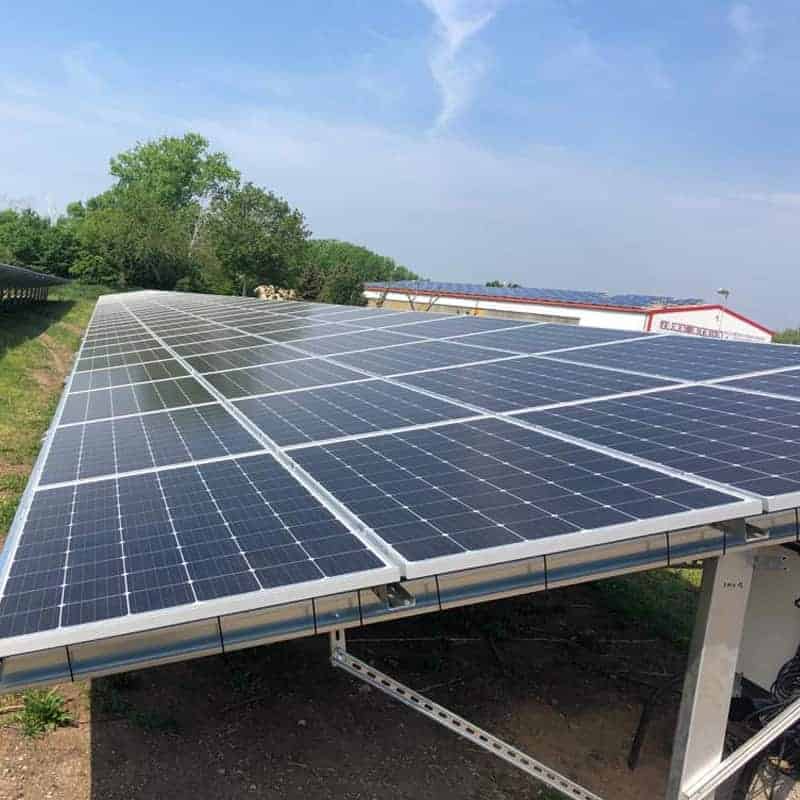

Montare panouri fotovoltaice pe sol 4 Orizontal (4 orizontal – 1 stalp)

Prezentăm structura noastră pentru montarea panourilor fotovoltaice pe sol, modelul 4 Orizontal (4 orizontal – 1 stâlp), o soluție eficientă și economică pentru generarea energiei solare. Această configurație inovatoare utilizează patru panouri orizontale atașate unui singur stâlp vertical, oferind o alternativă simplă și cost-eficientă la structurile de montaj tradiționale. Ideală pentru zonele cu vânt moderat, această structură optimizează captarea luminii solare, mai ales în zilele cu cer înnorat sau în locații unde unghiurile de incidență ale soarelui sunt mai joase. Așezarea orizontală a panourilor maximizează suprafața de expunere la soare, crescând eficiența colectării energiei solare. Este o soluție perfectă pentru cei care caută un sistem fiabil și accesibil, optimizând performanța energetică în diverse condiții climatice.
