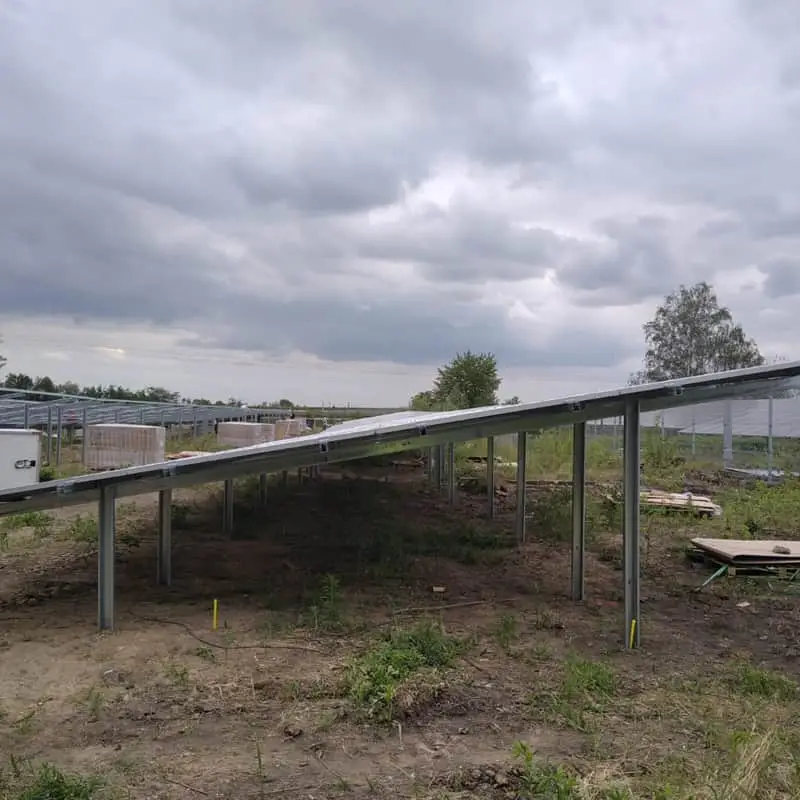

Structura panouri fotovoltaice la sol 4V (4 vertical – 2 stalpi)

Brand:
Sistem montaj panouri fotovoltaice la sol Alcon-PV
Structura panouri fotovoltaice la sol 4V (4 vertical – 2 stalpi)

Structura panourilor fotovoltaice la sol 4V este o structură formată din două stâlpi de susținere care susțin patru panouri fotovoltaice dispuse vertical. Această structură este ideală pentru instalațiile solare de mici dimensiuni, cum ar fi cele de la casele private sau afacerile mici. Structura este proiectată astfel încât să ofere o susținere sigură și stabilitate panourilor fotovoltaice. În general, stâlpii sunt fixați în sol cu ajutorul pietrelor sau betonului pentru a asigura stabilitatea structurii. În plus, structura poate fi prevăzută cu ancore pentru a oferi mai multă stabilitate în cazul vânturilor puternice sau altor condiții meteorologice extreme.

Va oferim:
  • Producator sisteme montaj panouri fotovoltaice
  • Solutii personalizate pentru fiecare client
  • Livrare rapida oriunde in Romania
  • Proiectam, producem si montam parcuri panouri fotovoltaice
  • Consultanta montaj panouri fotovolitace
Trimite produsul:
Structura panouri fotovoltaice la sol 4V (4 vertical – 2 stalpi)

Structura panourilor fotovoltaice la sol 4V este o structură formată din două stâlpi de susținere care susțin patru panouri fotovoltaice dispuse vertical. Această structură este ideală pentru instalațiile solare de mici dimensiuni, cum ar fi cele de la casele private sau afacerile mici. Structura este proiectată astfel încât să ofere o susținere sigură și stabilitate panourilor fotovoltaice. În general, stâlpii sunt fixați în sol cu ajutorul pietrelor sau betonului pentru a asigura stabilitatea structurii. În plus, structura poate fi prevăzută cu ancore pentru a oferi mai multă stabilitate în cazul vânturilor puternice sau altor condiții meteorologice extreme.

Avantaje Sisteme montaj panouri fotovoltaice la sol 4V (4 vertical – 2 stalpi)

Acest model de structura este utilizat in sustinerea panourilor fotovoltaice de mici, medii si mari dimensiuni.

  • compatibil cu orice model de panou fotovoltaic
  • structura impozanta de mari dimensiuni
  • rata de murdarire a panourilor fotovoltiace mai mica decat la 3V, 2V sau 1V
  • termen de livrare pe santier in termen foarte scurt de 15 zile
  • montajul este rapid de unde scad costurile cu manopera
  • structura expertizata MLPAT pentru utilizare in Romania
Rezistenta la zapada

rezistenta la zapada de pana la 300 kg/m2

Rezistenta la vant

rezistenta la vant de pana la 70 kPa/m2

Rezistenta la seism

rezistenta la accelerare teren (seism) de pana la 0,34g

Model

Model structura metalica cu amplasarea panourilor in forma 4V, in sectiune 4 panouri montate vertical.

Unghi de inclinare 10-15 grade
Material

Structura fabricata din otel zincat S235-S355 ZN 275

Stalpi de sustinere: 2 stalpi
Montaj

Posibilitate montaj in 15 zile la puterea instalata de 1000 kWp

Instalare

Metoda de fundare este prin ramming sau in cazuri speciale pahare de beton.

Pe baza raportului Geotehnic se poate sa calculam adancimea de fundare la stalpi si se poate sa efectuam teste de sol pentru stabilire rezistenta de ancorare stalpi in sol.

Observatii:

Aceasta structura se poate monta pe orice tip de teren.

Structura panourilor fotovoltaice la sol 4V este o structură formată din două stâlpi de susținere care susțin patru panouri fotovoltaice dispuse vertical. Această structură este ideală pentru instalațiile solare de mici dimensiuni, cum ar fi cele de la casele private sau afacerile mici. Structura este proiectată astfel încât să ofere o susținere sigură și stabilitate panourilor fotovoltaice. În general, stâlpii sunt fixați în sol cu ajutorul pietrelor sau betonului pentru a asigura stabilitatea structurii. În plus, structura poate fi prevăzută cu ancore pentru a oferi mai multă stabilitate în cazul vânturilor puternice sau altor condiții meteorologice extreme.

important: structura panourilor fotovoltaice este realizata din profile cu rol de pat de cablu

Panele utilizate la structurile fotovoltaice sunt astfel concepute pentru a transporta si cablurile solare 6 mm2 de current continuu.

Structura panourilor fotovoltaice este ingenios conceputa cu profile care indeplinesc si rolul de pat de cablu, asigurand transportul cablurilor solare de current continuu cu sectiunea de 6 mm2. Acest design inteligent reduce semnificativ costurile de instalare electrice, eliminand necesitatea unui pat de cablu metallic suplimentar.

Panele-de-sustinere-panouri-fotovoltaice-cu-rod-de-pat-de-cablu-pentru-cablurile-solare

Montare panouri fotovoltaice pe sol 4V (4 vertical – 2 stalpi)

Prezentăm structura inovatoare 4V pentru montarea panourilor fotovoltaice pe sol, proiectată cu doi stâlpi de susținere ce găzduiesc patru panouri dispuse vertical. Această soluție este perfectă pentru spații mai restrânse, cum ar fi casele private sau micile afaceri, optimizând eficient spațiul disponibil pentru producția de energie solară. Structura este concepută pentru a oferi o susținere robustă și stabilitate panourilor, asigurând durabilitate în fața condițiilor meteorologice adverse. Stâlpii sunt solid fixați în sol, fie cu pietre, fie cu beton, iar posibilitatea adăugării de ancore suplimentare mărește rezistența structurii împotriva vânturilor puternice. Această configurație reprezintă o combinație ideală între eficiență energetică și utilizarea inteligentă a terenului, fiind o soluție de avangardă pentru sustenabilitatea energetică la nivel personal sau de afaceri.
